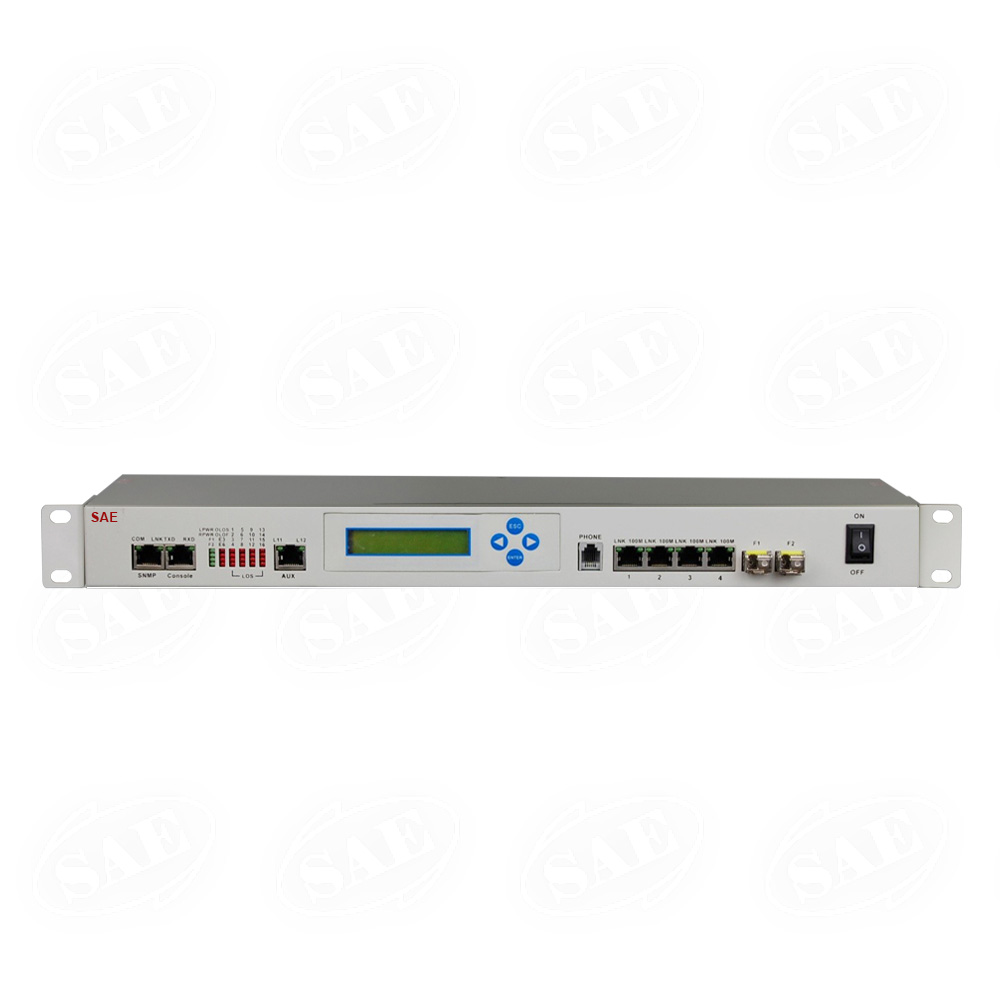

SAE-30P4FE4E1-SHTRX

4 multi-function slots plug-in modules
4Channel E1 interface
4Channel 10M/100M Ethernet ports
Provide 2 SFP fiber interfaces
Max Power consumption: 10W

دانلود فایل

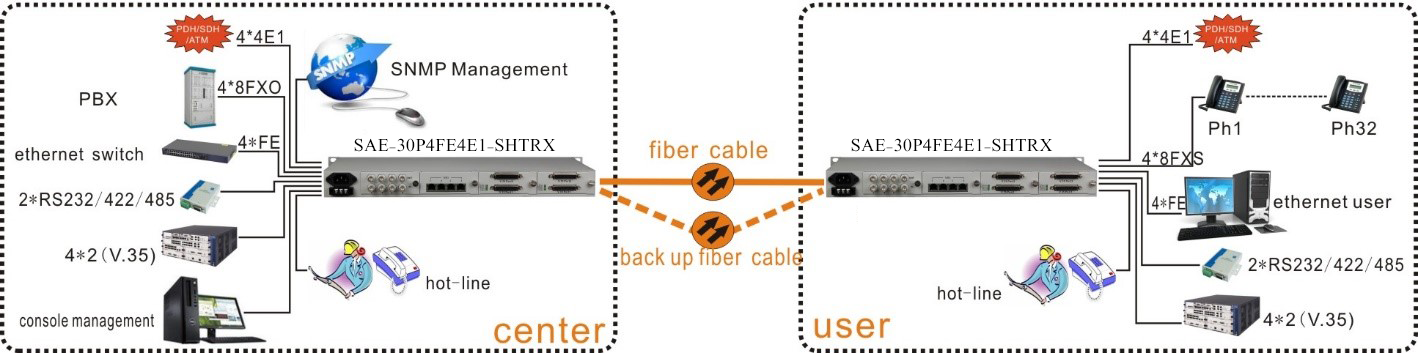

SAE-30P4FE4E1-SHTRX مبدل Multi-Function به صورت ماژولار و کارتی می‌باشد که می‌تواند حداکثر 30 خط تلفن،خطوط E1 ،سیگنال صوتی / تلفن یا داده را از طریق فیبر نوری منتقل کند. رابط دیجیتال E1 از استانداردهای G.742و G.823 پشتیبانی می‌کند. 4پورت اترنت این محصول با سرعت 10/100مگابیت بر ثانیه از استانداردهای IEEE 802.3/ IEEE 802.1Q (VLAN) پشتیبانی می‌کند. همچنین این تجهیزات با گیت وی‌های شامل FXO/FXS- E&M2/4wire منطبق می باشد. کلیه کارتهای قابل تعویض می‌توانند از اسلات های موجود در صفحه اصلی درج یا خارج شوند. این امر باعث انعطاف پذیری SAE-30P4FE4E1-SHTRX می‌شود.

مبدل Multi-Function تلفن ، E1 ، اترنت به صورت ماژولار و کارتی
دارای 4پورت E1 با استانداردهای G.742 ، G.823
دارای 2 پورت فیبر نوری
دارای 4 پورت اترنت 10M/100M با پشتیبانی از استانداردهای IEEE 802.3/ IEEE 802.1Q (VLAN)
4 پورت اترنت با قابلیت half/full duplex auto-negotiation
در دسترس بودن منبع تغذیه AC180V ~ 260V；DC –48V；DC +24V
پشتیبانی از پورت های FXO/FXSبا خط تلفن و رابط صوتی E&M-2/4 wire
پشتیبانی از SNMP

Ports: 4 E1 ports transmission
2 SFP fiber interfaces
4×FXO/FXS/EM2-4/Magnet telephone module	4×Framed E1 module（75Ω）/（120Ω）
8×FXO/FXS/2 line audio/Magnet telephone module	16×FXO/FXS/2 line audio/Magnet telephone module
2×V.35 (2.048M Fixed speed) module	4×RS232/422/485 or 8x dry contact closure module
4*FE to E1 bridge(wire speed 2.048M) module	2×V.35 (N*64K N=1-32) module
4 multi function slots plug-in modules
Wave Length: 820nm	Transmitting power: -12dBm (Min) ~-9dBm (Max)
Receiver sensitivity: -28dBm (Min)	Link budget: 16dBm
4FE(wire speed 100M)Ethernet ports
Maximum transmission distance: 40Km	Transmission distance: 40Km @ 9 / 125um single mode fiber
Wave Length: 1310nm	Transmitting power: -9dBm (Min) ~-8dBm (Max)
Receiver sensitivity: -27dBm (Min)	Link budget: 18dBm
4 slots plug-in modules
Packet Forwarding Rate: n*64Kbps±50ppm;	E1 Impedance: 75Ω (unbalance)
Fiber/ Multi-mode Fiber
Voltage of Ring: 75V/ Frequency of Ring: 25Hz	120Ω (balance);
Fiber/ Single-mode Fiber
Voltage of Ring: 35V /Frequency of Ring: 17Hz-60Hz	Total amount of resistance for 2 line: 600 Ohm (pick up)
E1 specification
Interface rate:10/100 Mbps	Total amount of resistance for 2 line in FXO switch & EM 2/4 Line: 600 Ohm
half/full duplex auto-negotiation	Interface Standard: Compatible with IEEE 802.3
FXS Phone specification
MAC Address Capability: 4096	IEEE 802.1Q (VLAN)
Multifold power mode options: AC220V	Connector: RJ45
