مقایسه بین انواع تکنولوژی‌های HD

مقایسه بین انواع تکنولوژی‌های HD (HD-CVI, HD-SDI, AHD, HD-TVI)

     تکنولوژی وضوح بالای (HD) منطبق بر کابل کواکسیال در سال 2010 به‌عنوان جایگزینی برای راه‌کارهای نظارت تصویری آنالوگ وIP  در بازار سیستم‌های نظارتی ویدئویی (دوربین مداربسته) ظهور پیدا کرد. تکنولوژی HDمنطبق بر کواکسیال، ویدئوی وضوح بالا و قابلیت‌های بزرگ‌نمایی دیجیتال را به‌وسیله انتقال وضوح720p  یا1080p  از طریق کابل کواکسیال در اختیار ما قرار می‌دهد. در این مقاله به‌ بررسی انواع تکنولوژی‌های HD و مقایسه آنها می‌پردازیم.

تکنولوژی‌های HD منطبق بر کواکسیال شامل موارد زیر است:

 AHD -1(وضوح بالای آنالوگ)

HD-CVI -2 (رابط ویدئوی ترکیبی)

HD-SDI -3 (رابط سریال دیجیتال)

HD-TVI -4 (رابط ویدئوی انتقال)

     در حال حاضر بیشتر تکنولوژی‌های HD منطبق بر کواکسیال، دو فرمت ویدئویی 720p HD (1280*720) و 1080p Full-HD (1920*1080) را به‌وسیله اسکن پیش‌رونده ارائه داده و پیکسل‌های بیشتری نسبت به آنالوگ مرسوم پیشنهاد می‌دهند. تعداد پیکسل‌های اضافه‌شده، از توانایی بزرگنمایی در مناطق مورد علاقه (areas of interest) در خلال ویدئوهای زنده و ضبط شده بدون اعوجاج پشتیبانی می‌کند. مزیت چشمگیر تکنولوژی‌های HD منطبق بر کواکسیال، قابلیت انتقال حداکثر هفت برابر جزئیات بیشتر نسبت به وضوح استاندارد با وضوح تصویر 480*640، از یک دوربین آنالوگ است.

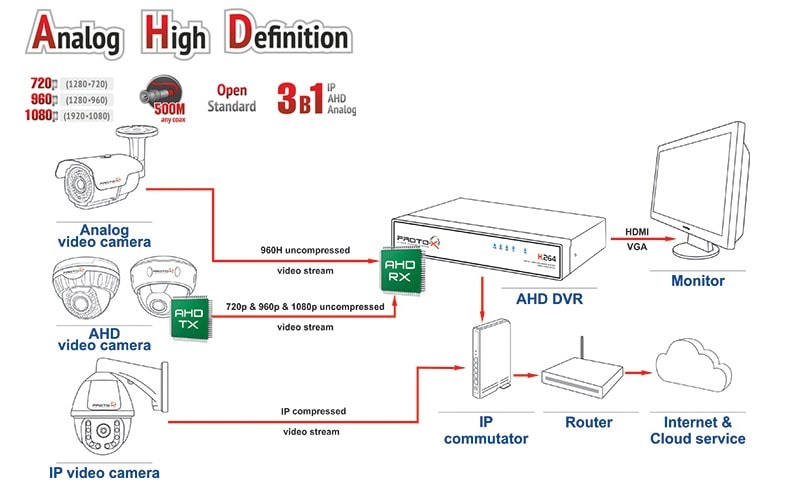

AHD

     فناوری AHD (اچ-دی آنالوگ) یک تکنولوژی HD منطبق بر کواکسیال است که سیگنال‌های دیجیتال را به سیگنال‌های آنالوگ تبدیل می‌کند. در زمانی که سیستم‌های آنالوگ با کیفیت حداکثری 960H تصاویر ارائه می‌دادند، سیستم AHD در پایین‌ترین حالت خود قادر به ارائه رزولوشن 720P می‌باشد و مقدار بیان شده، حداقل در درون یک سوم بیشتر از بهترین دوربین ای چی دی قرار دارد. البته این تمام توان دوربین‌های AHD نیست و در بهترین حالت یک سیستم AHD قادر است با کیفیت 1080P تصویربرداری کند که این رزولوشن تصویر با رنج قیمتی دوربین مداربسته‌ ای اچ دی بی‌نظیر است. NextChip یک شرکت کره‌ای که تخصص‌اش طراحی چیپ‌ست‌های نیمه رسانا برای صنعت نظارت تصویری (دوربین‌های مداربسته) است، تکنولوژی AHD را توسعه داده است. در حال حاضر AHD از کنترل UTC دوربین‌های PTZ، کنترل منوی دوربین، کنترل لنزهای بزرگنمایی از راه دور و فوکوس از راه دور پشتیبانی نمی‌کند. با معرفی تکنولوژی‌های دیگر، بسیاری از تولیدکنندگان به سمت تکنولوژی‌هایی رفته‌اند که قابلیت‌های وضوح بالاتر و ویژگی‌های بیشتری را پیشنهاد می‌کنند.

HD-SDI

     فناوری HD-SDI (رابط سریال دیجیتال) یک تکنولوژی اچ-دی منطبق بر کواکسیال است که سیگنال‌های دیجیتال غیرفشرده را از طریق کواکسیال انتقال می‌دهد. برخلاف سه تکنولوژی HD منطبق بر کواکسیال، HD-SDI سیگنال‌های دیجیتال را به سیگنال‌های آنالوگ تبدیل نمی‌کند. تکنولوژی HD-SDI در سال 1989 برای صنعت پخش (broadcast) طراحی شده است، این تکنولوژی انتقال ویدئو با عنوان SMPTE شناخته می‌شود، که به معنی انجمن مهندسان تصاویر متحرک و تلویزیونی است. استفاده ‌این تکنولوژی، که در ابتدا برای پخش تلویزیونی اتخاذ شده بود، به علت هزینه‌های بالای سخت‌افزار و فاصله انتقال محدود 100متری (330 فوت) در صنعت نظارت ویدئویی (دوربین مداربسته) محدود شده است. با معرفی تکنولوژی‌های دیگر، بسیاری از تولیدکنندگان فرمت HD-SDI را کنارگذاشته و به سمت تکنولوژی‌های دیگر روی آورده‌اند که قیمت سخت افزار پایین و فاصله‌های انتقال طولانی‌تری را پشتیبانی می‌کند.

HD-CVI

     فناوری HD-CVI (رابط ویدئویی ترکیبی) یک تکنولوژی اچ-دی منطبق بر کواکسیال است که سیگنال‌های دیجیتال را به سیگنال‌های آنالوگ تبدیل می‌کند. در سال 2012، کمپانی چینی (Dahua) استاندارد HD-CVI را برای ارائه سیستم‌های مدار بسته HD معرفی کرد. HD-CVI مخفف High Definition Composite Video Interface می‌باشد که محدودیت‌های دوربین‌های آنالوگ از جمله ارائه تصاویر تا رزولوشن 1080p و انتقال تصاویر تا فاصله 500 متر را ارتقا داد. در این راستا می‌توان مبدل‌های ویدئو شرکت هوشمند ساختار اسپادانا را معرفی کرد که این محصولات برای استفاده وسیع در حوزه‌های  ،CCTVحفاظت تصویری و امنیت ملی طراحی و ساخته شده است. به عنوان نمونه ویدئو کانورتر 4 کانال HD-CVI هوشمند ساختار اسپاداناSAE-4V1bD-CVI-T_R ، با به کارگیری فناوری‌های پیشرفته  ،CVI4 کانال آنالوگ  HD-CVI ویدئویی را به صورت دیتا دیجیتال دو طرفه بر روی فیبر نوری انتقال می‌دهد.

مبدل SAE-4V1bD-CVI-T_R با استفاده از فیبر نوری قابلیت انتقال دیتا در مسافت حداکثر 120 کیلومتر را به سادگی فراهم نموده است که توانایی اتصال front-end به تمام دستگاه‌های ویدئویی استاندارد و انتقال بر یک تار فیبر نوری را دارد.

HD-TVI

     فناوری HD-TVI (رابط ویدئوی انتقال) یک تکنولوژی اچ-دی منطبق بر کواکسیال است که سیگنال‌های دیجیتال را به سیگنال‌های آنالوگ تبدیل می‌کند. HD-TVI می‌تواند سیستم‌های آنالوگ 960H وهمچنین دوربین‌های مدار بسته آنالوگ تا رزولوشن 1080p را پشتیبانی کند. با معرفی تکنولوژی‌های دیگر، HD-TVI بیش از 100 تولیدکننده را برای طراحی و پخش خطوط تولید HD-TVI خودشان جذب کرده است. با بکارگیری تکنولوژی HD-TVI توسط بسیاری از تولیدکنندگان، طیف وسیعی از دوربین‌ها‌ در کنار ویژگی‌های جانبی مانند کنترل لنز بزرگنمایی از راه دور و فوکوس از راه دور در دسترس هستند. در این راستا مبدل‌های ویدئو هوشمند ساختار اسپادانا با پشتیبانی از تکنولوژی HD-TVI، 8 کانال آنالوگ HD-CVI ویدئویی را بصورت دیتا دیجیتال دو طرفه بر روی فیبر نوری انتقال می‌دهد. مبدل SAE-8V1bD-CVI-T_R  با استفاده از فیبر نوری قابلیت انتقال دیتا در مسافت حداکثر 120 کیلومتر را به سادگی فراهم نموده است همچنین توانایی اتصال  front-end  به تمام دستگاه‌های ویدئویی استاندارد و انتقال بر یک تار فیبر نوری را دارد.

HD-TVI و AHD محبوب‌تر از دیگر تکنولوژی‌های HD منطبق بر کواکسیال می‌شوند

     در میان آخرین تکنولوژی‌های آنالوگ وضوح بالا، HD-TVI  و AHD کاملاً جدید هستند.HD-TVI  توسط شرکت آمریکایی Techpoint  توسعه داده شده است. اکنون HD-TVI از انتقال ویدئوی وضوح بالای 720p 30/25fps، 720p 60/50fpsو 1080p30/25fps (fps- فریم بر ثانیه) پشتیبانی می‌کند. علاوه بر این، گیرنده HD-TVI با فرمت قدیمی‌ 960H سازگار است که ‌این بدین معنی است که HD-TVI DVR می‌تواند سیگنال‌های آنالوگ را از دوربین‌های ویدئویی 960H دریافت کند. هردوی HD-TVI و AHD استاندارد باز هستند که به صدها ‌تولیدکننده اجازه می‌دهد تا دوربین‌های امنیتی آنالوگ مبتنی بر این تکنولوژی‌ها ‌را توسعه دهند. علاوه بر این، در مقایسه با تکنولوژی‌های دیگر، هزینه HD-TVI و AHD به شدت پایین هستند که منجر می‌شود تا کاربران از نظارت ویدئویی اچ-دی آنالوگ با همان هزینه دوربین‌های آنالوگ مرسوم لذت ببرند.

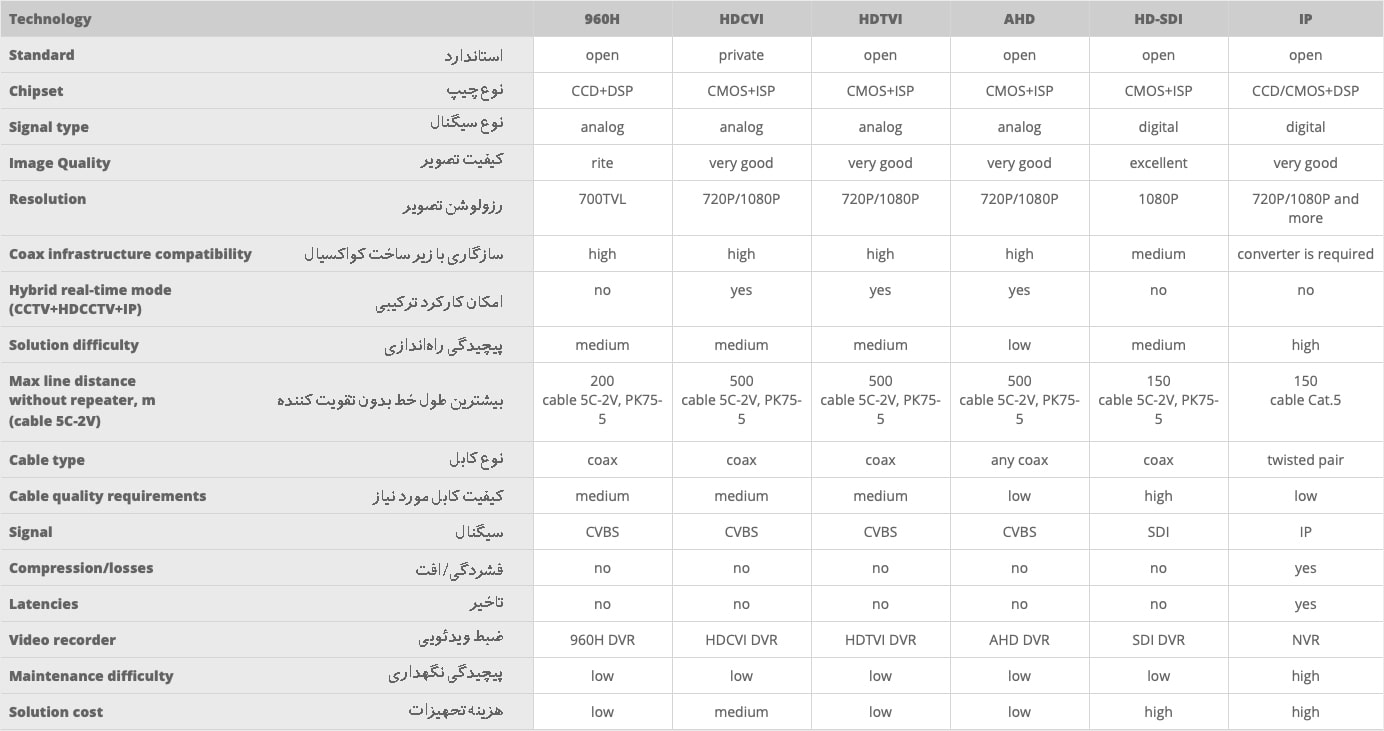

مقایسه تکنولوژی HD منطبق بر کواکسیال

در حالی‌که بیشتر تکنولوژی‌های اچ-دی منطبق بر کواکسیال همان مزیت‌ها ‌را در مقایسه با آنالوگ یا IP دارند، هر کدام از این تکنولوژی‌ها ‌دارای قابلیت‌ها‌ و سازگاری‌های منحصر‌به‌فردی هستند. در اینجا چگونگی مقایسه تکنولوژی‌های مختلف HD  منطبق بر کواکسیال بر اساس ویژگی‌های زیر بیان شده است.

1- تکنولوژی این تجهیزات به صورت عمومی مورد استفاده قرار می‌گیرد یا در مالکیت شرکتی خاص است.

2- نوع چیپ تصویرهای مورد استفاده در این تکنولوژی

3- نوع سیگنال انتقال یافته بین دوربین و دستگاه ضبط کننده

4- وجود زیر ساخت کواکسیال

5- امکان نصب دوربین‌ها به صورت آنالوگ + HD + IP در این سیستم.

6- حداکثر فاصله ارسال سیگنال دوربین مدار بسته در این تکنولوژی بدون تقویت کردن

7- فاصله زمانی بین اتفاقات زنده و تصویر
