SAE-4V1bA-T

SAE-4V1bA-T_R

Four Channel analog Video
one bidirectional Audio on fiber optic core
Compatible with NTSC, PAL, and SECAM video signals
FC and SC interface as fiber optic connector
Transmission Distance: 20km/ Optional: 120km

دانلود فایل

ویدئو کانورتر 4 کانال هوشمند ساختار اسپادانا SAE-4V1bA-T_R، با بکارگیری فناوری‌های پیشرفته آنالوگ و دیجتال، 4 کانال آنالوگ ویدئویی را بصورت دیتا دیجیتال دو طرفه بر روی فیبر نوری انتقال می دهد. مبدل SAE-4V1bA-T_R با استفاده از فیبر نوری قابلیت انتقال دیتا در مسافت حداکثر 120 کیلومتر را به سادگی فراهم نموده است. SAE-4V1bA-T_R توانایی اتصال front-end به تمام دستگاه های ویدئویی استاندارد و انتقال بر یک تار فیبر نوری را دارد. این محصول قابل انطباق با تمام سیگنال‌های ویدئویی غیرفشرده (Composite) در مدهای PAL و NTSC است. یک هسته فیبر نوری در مدهای PAL یا NTSC استفاده می‌شود.

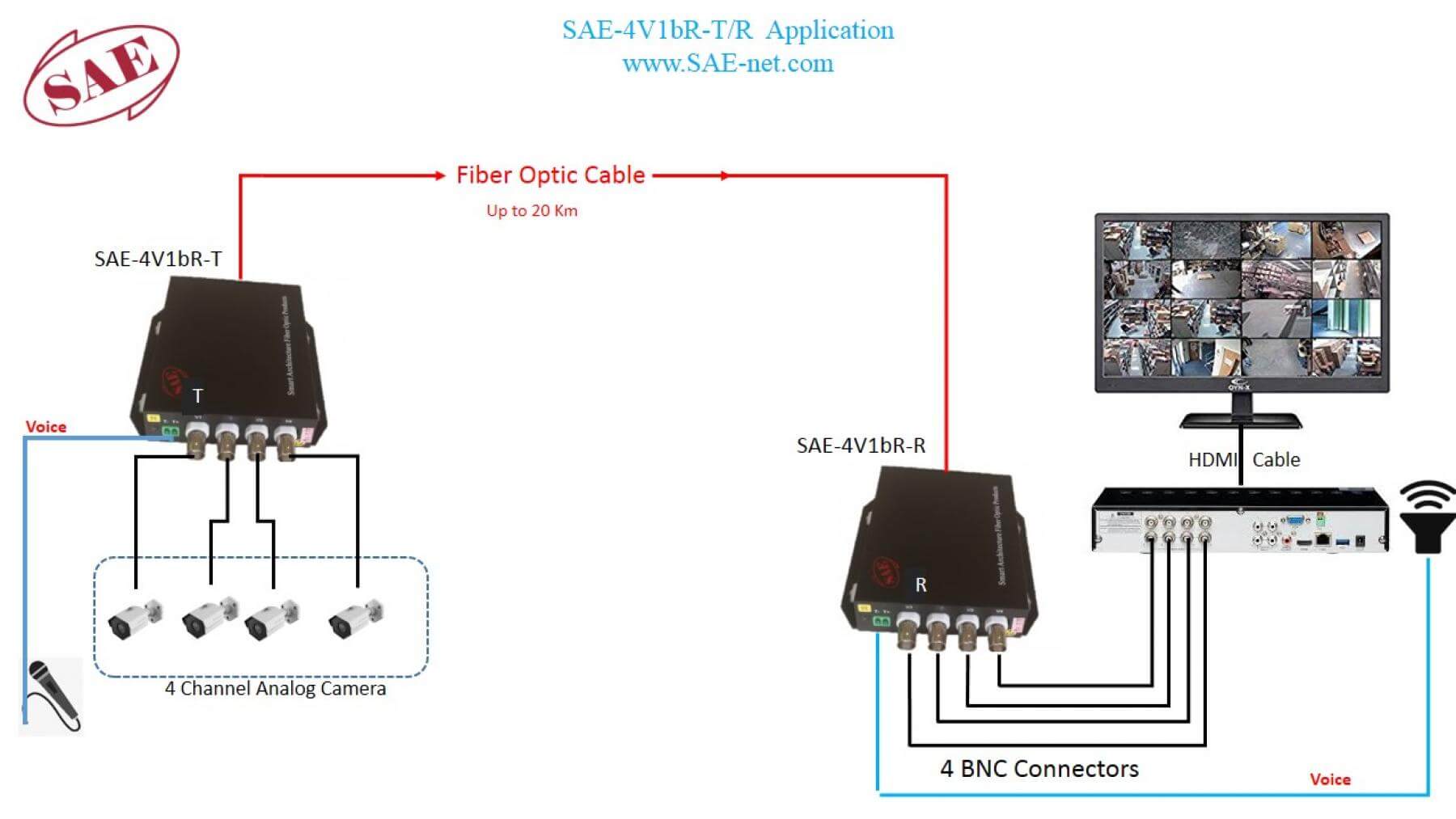

این محصول برای استفاده وسیع در حوزه‌های CCTV، حفاظت تصویری و امنیت ملی طراحی و ساخته شده است. همچنین LEDهای نشان دهنده وضعیت SAE-4V1bA-T_R کنترل بی مورد از مرکز کنترل را حذف نموده است. سری محصولات مبدل ویدئو آنالوگ در دو نوع استند الون و رک مونت در هنگام سفارش تعیین و تولید می شود.

این محصول با بکارگیری المان‌های با کیفیت بالا در تولید، دارای عملکرد برتر در شرایط محیطی سخت و ناپایدار است. عملکرد این محصول در بازه دمایی -40 تا +85 درجه سیلسیوس با کیفیت عالی تضمین می شود. طراحی الکترونیکی این محصول با هدف مقابله حداکثری با اثرات خودگی و تداخل‌های الکترومغناطیسی صورت گرفته است. همچنین در طراحی‌های کلی این محصول توجه به سازگاری با محیط زیست بیش از پیش بوده است.

ویدئو کانورتر 4 کانال هوشمند ساختار اسپادانا SAE-4V1bA-T_R :

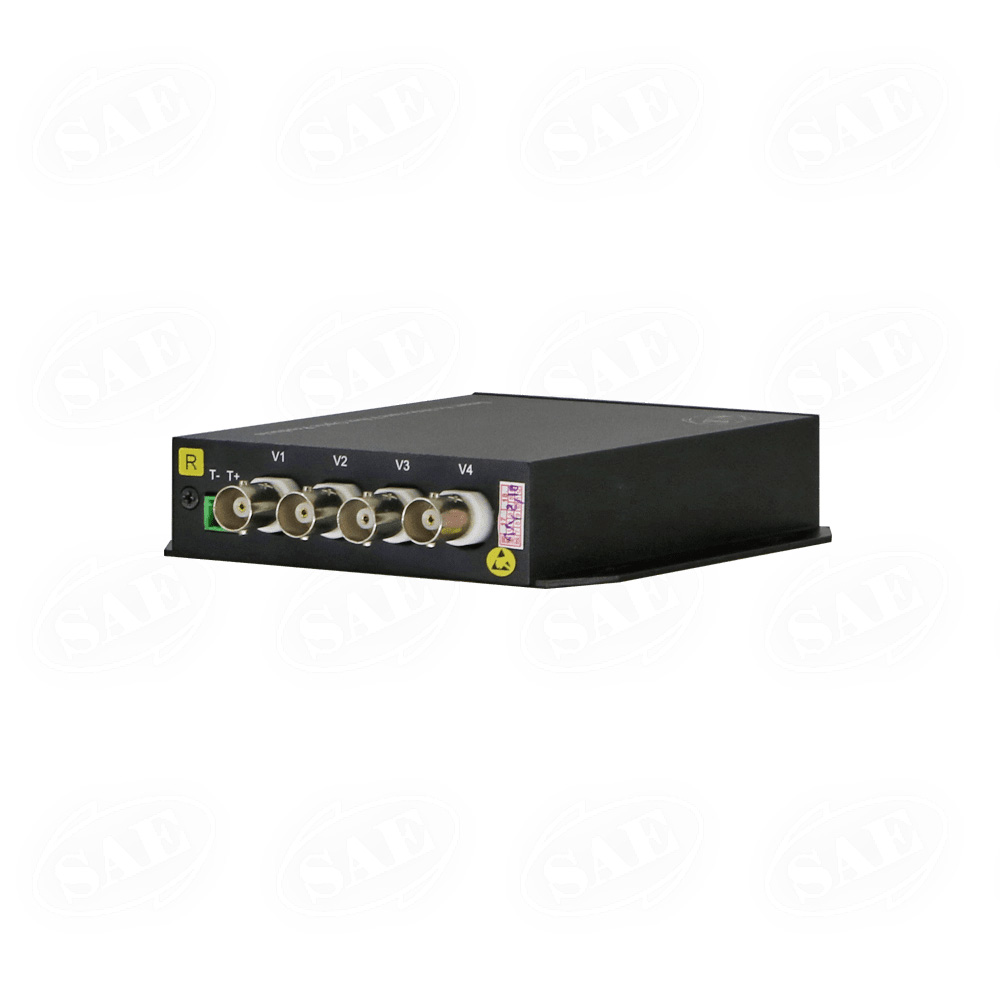

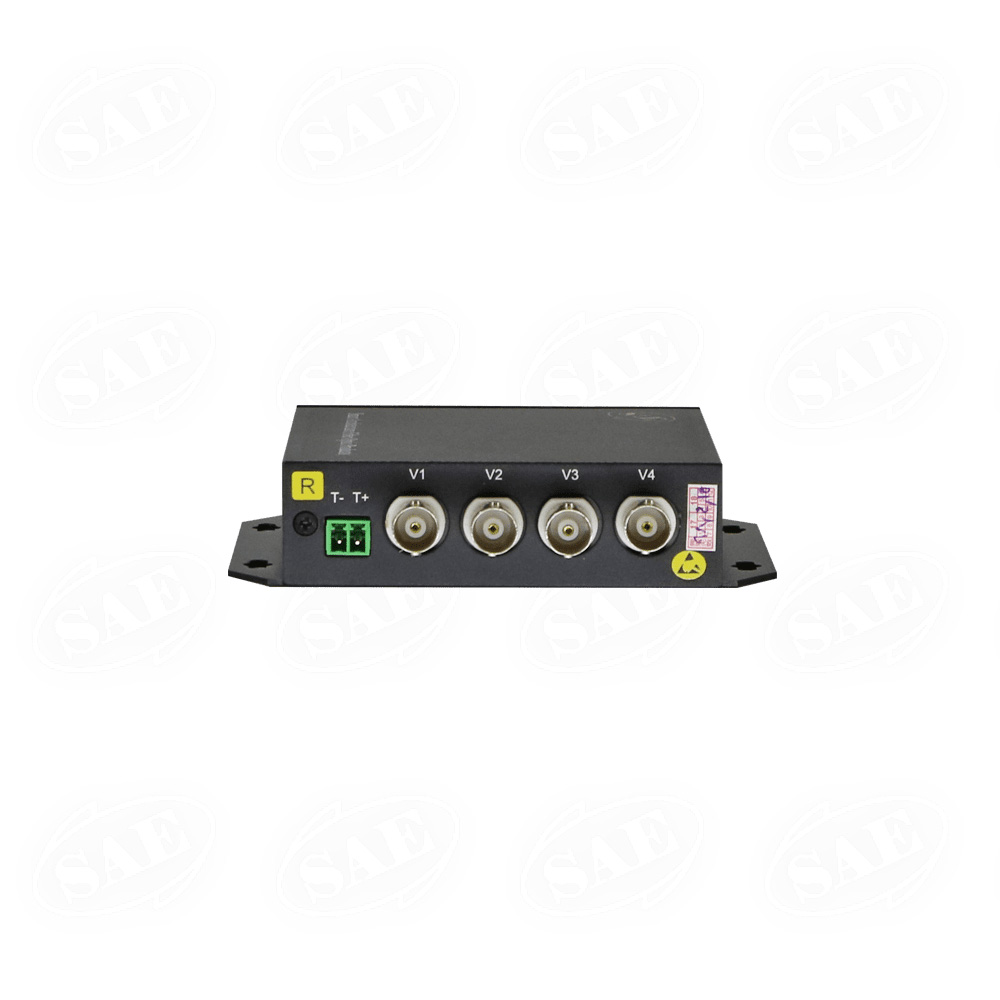

دارای 4 کانال BNC سیگنال تصویر آنالوگ

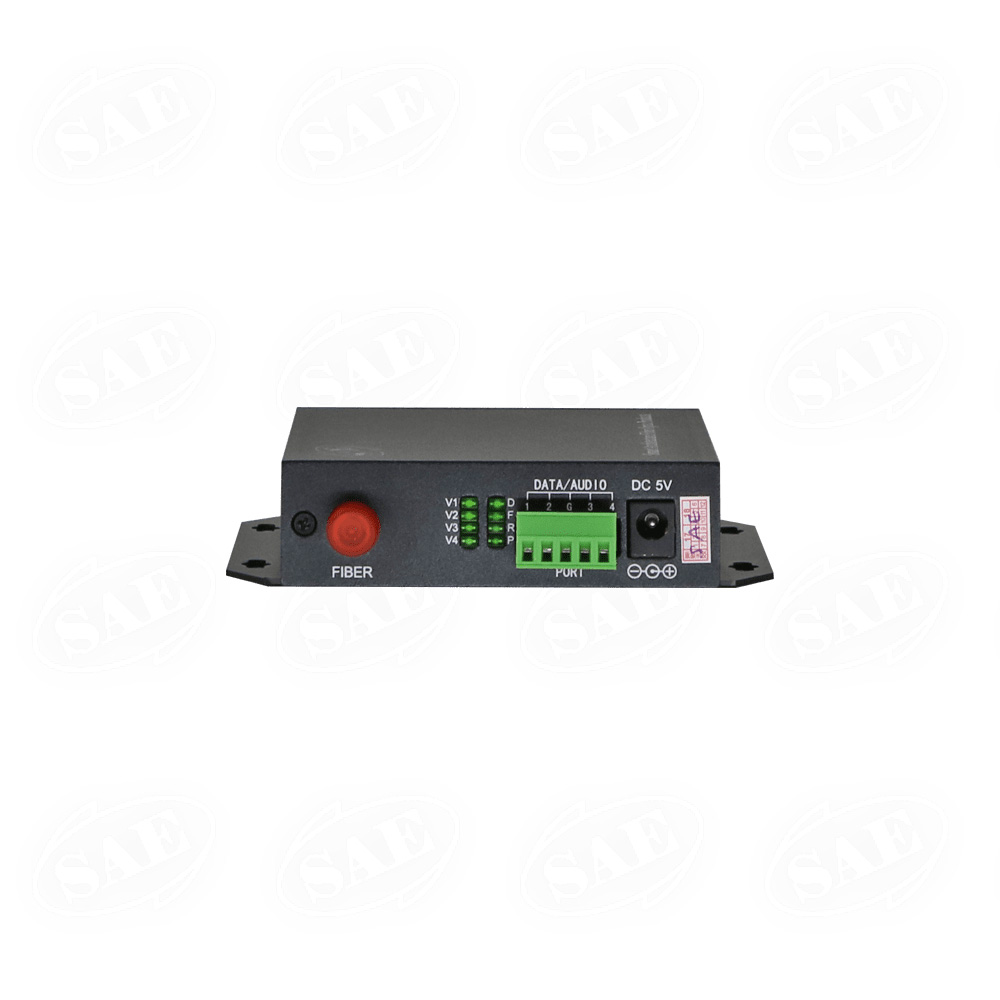

دارای 1 کانال دیتای Rs485 دو طرفه
کانکتور فیبر نوری ST/FC
کدینگ 10 بیتی و کیفیت بالای انتقال تصویر
انتقال تصویر به صورت کاملا شفاف
پهنای باند سیگنال ویدیو 10 مگا هرتز
قابل انتقال تا 20 کیلومتر
در دو مدل استند الون و رکمونت
قابل سفارش به صورت رکمونت در ساب رک U4 و U2
سازگار با انواع سیگنالهای NTSC ، PALو SECAM
طراحی صنعتی ماژولار با قابلیت اطمینان و انعطاف پذیری بالا
دمای عملکردی از C-40 تا C+85
مینیمم زمان وقوع خطا 100000 ساعت
جریان داخلی مصرفی: کمتر از 2 آمپر روی ولتاژ 5ولت
ولتاژ ورودی: AC85-260v/50Hz

Product
Product name	SAE-4V1bA-T/R
Connector
FC/ST/SC(optional)
Transfer Mode
Single mode/ Multi mode
Fiber Medium
One fiber optic core	Data transmission distance: 20Km( will be more if you order)
Power
Power input	DC5V
DimensionS
Dimensions	110x116x25mm
Working Environment
Operating Temperature	-40 ˚C～+85 ˚C
Storage Temperature:	-45 ˚C～+95 ˚C
Operating Humidity:	0～95% (Non-condensing)
Link Budget ( Multi mode transmitters)
Fiber Type	62.5 um
Link Budget (Single mode transmitters)
Fiber Type	9/125um
Lose	0.5 (dBm/Km) - 0.25 (dBm/Km)
Maximum Transmission Distance	20(Kilo meter) - 40(Kilo meter) - 60(Kilo meter) - 100(Kilo meter)
Link power	-8~-5(dBm) - -5~-3(dBm) - -3~-1(dBm) -- 0~+3(dBm)
wavelength	1310,1550(nm)
Video Characteristics
Interface	BNC
Input/ Output Impedance	75Ω (unbalance)
Input/ Output Voltage	Peak value = 1 V -Max value = 1.2 V
Bandwidth	10MHz
Sampling	Up to 20MHz high speed sampling
Differential gain	10%-90% APL） DG < 1%(Typical value)
Differential phase	(10%-90%APL） DP <0.8°(Typical value)
SNR	S/N ≥ 70dB
Data Characteristics
Direction	Bi-directional
Interface terminal	Standard industrial connector
Controlling Equipment	PTZ decoder, Keyboard,data interface of Matrix, High speed dome camera, industrial equipment
Type of data	RS-485 (2 lines), RS232,RS422 and so on
RS232Aspects
Rate of RS-232	0 -118 Kbps
Bit rate error	Less than 10E-12
Data Agreement	data agreement fully supporting all kinds of RS-232 agreement
Direction	Reverse
Type of data	Bi-directional RS-232,supporting point to point
RS485/RS422 Aspects
Rate of RS-232	0 -255 Kbps
Bit rate error:	Less than 10E-12
Maximum number of nodes:	128
Maximum transmission distance:	1200 meter
Data Agreement:	Fully supporting all kinds of RS-485/RS-422 agreement ,including the Modbus agreements
Direction:	Reverse
Type of data:	Support point to point, support point to more points
