معرفی درگاههای سوئیچ Gigabit PoE
نوشته شده توسط sae-net admin
معرفی درگاههای سوئیچ Gigabit PoE
با معرفی فناوری توان بر روی اترنت(PoE)، سوئیچ PoE LAN در میان کاربران زیادی محبوبیت پیدا کرد. با این حال، معمولاً کاربران تازهوارد به دلیل وجود درگاههای متعدد بر روی سوئیچ PoE گیگابیت سردرگم میشوند. با توجه به اینکه درگاههای اترنت PoE معمولی برای دستگاههای تغذیهشده (PD) وجود دارد، این سوال به وجود میآید که نقش سایر درگاهها مانند درگاه کنسول، درگاه SFP/SFP+ و درگاه کومبو بر روی سوئیچ PoE گیگابیت چیست؟ در این مقاله از سوئیچهای PoE 8 پورت، 24 پورت و 48 پورت به عنوان مثالهایی برای نشان دادن درگاههای متعدد استفاده میشود.
درگاه کنسول بر روی سوئیچ PoE گیگابایت
سوئیچ PoE گیگابیت مانند سوئیچهای اترنت معمولی، یک درگاه کنسول سریال داخلی دارد. این درگاه در سوئیچ PoE 8 پورت SAE-PE8900F-DGM قابل مشاهده است. از آنجا که سوئیچ هیچ ابزار نمایشگری ندارد، وظیفهی این درگاه کنترل و مدیریت سوئیچ است. معمولاً درگاه کنسول بر روی سوئیچ PoE گیگابایت، یک درگاه RJ45 است. برای اتصال مستقیم یک کامپیوتر به سوئیچ PoE 8پورت ، به جای کابل اترنت باید از کابلهای برگردان اختصاصی استفاده کرد. برای استفاده از درگاه کنسول، به دسترسی فیزیکی به دستگاه نیاز است. بنابراین برای ترمینالهای فاقد درگاه کنسول سریال، باید قبل از سیمکشی، رابط مخصوص را به دستگاه وصل کرد.

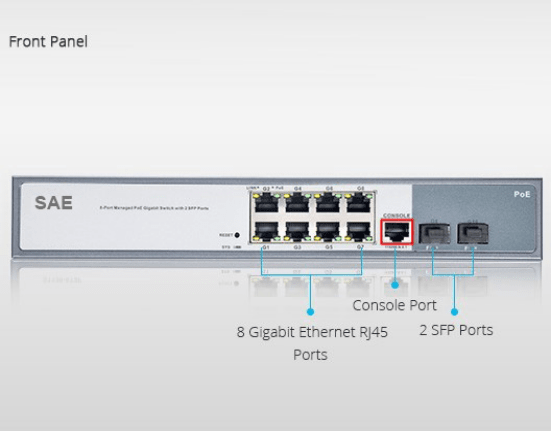

شکل1. نمایش درگاه کنسول بر روی سوییچ Gigabit PoE
مقایسهی درگاههای RJ45 و SFP بر روی سوئیچ Gigabit PoE
درگاه RJ45 بر روی سوئیچ PoE گیگابیت، یک درگاه PoE متداول برای انتقال داده و توان DC در دستگاههای PD است. این درگاه، یک درگاه سنجش خودکار مسی 10 یا 100 یا 1000 مگابیت است که برای اتصال فقط از کابلهای اترنت (Cat5e/6/6a/7) پشتیبانی میکند. بنابراین سرعت دستگاه محدود به یک گیگابیت و مسافت انتقال آن محدود به 100 متر (330 فوت) است. بر خلاف درگاه RJ45، درگاه SFP بر روی سوئیچ PoE گیگابایت، میتواند از انتقال داده و توان در فواصل کوتاه و بلند پشتیبانی کند. درگاه GBIC mini قابلیت سازگاری با اتصال مسی و همچنین SFP نوری را دارد، به شرط اینکه از ماژول SFP و کابل مربوطه در سوئیچ اترنت استفاده شود. برای فواصل دور میبایست ماژولهای SFP فیبر و کابل پچ فیبر برای لینکهای نوری بهکار گرفته شود. برای فواصل کوتاه میتوان از ماژول SFP RJ45 و کابل شبکه مسی برای لینکهای الکتریکی استفاده کرد. سوئیچ PoE گیگابیت اغلب از دو درگاه SFP برای اتصال نوری یا یکپارچهسازی فراسو استفاده میکند، که انعطافپذیری شبکهای سوئیچ PoE تغذیهشده را افزایش میدهد. برای مثال، سوئیچ 24 پورت SAE-PE242400F-QGSFP-NMSدارای دو درگاه SFP معکوس است که اتصال فیبر به لایههای بالاتر را تامین میکند.

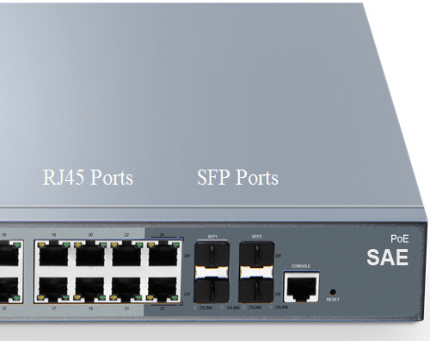

شکل2. نمایش پورت های RJ45 و SFP بر روی سوییچ Gigabit PoE
درگاه SFP+ بر روی سوئیچ Gigabit PoE
برای توصیف درگاه SFP+ بر روی سوئیچ اترنت PoE، از یک سوئیچ PoE 48 پورت SAE-IPE4848000-QGSFPMبه عنوان نمونه استفاده میکنیم. این سوئیچ PoE گیگابایت 48 پورت، دارای یک درگاه کنسول، 48 پورت PoE+ RJ45 و 4 درگاه SFP+ است. درگاههای RJ45 برای استفادهی وسیع بر روی گوشیهای تلفن VoIP، دوربینهای IP و AP های بیسیم بهکار گرفته میشوند. 4 درگاه SFP+ بر روی سوئیچ PoE گیگابیت، بهعنوان لینک فراسو برای اتصال به سوئیچ SFP 10Gدر راستای یکپارچهسازی فراسو بهکار میروند.

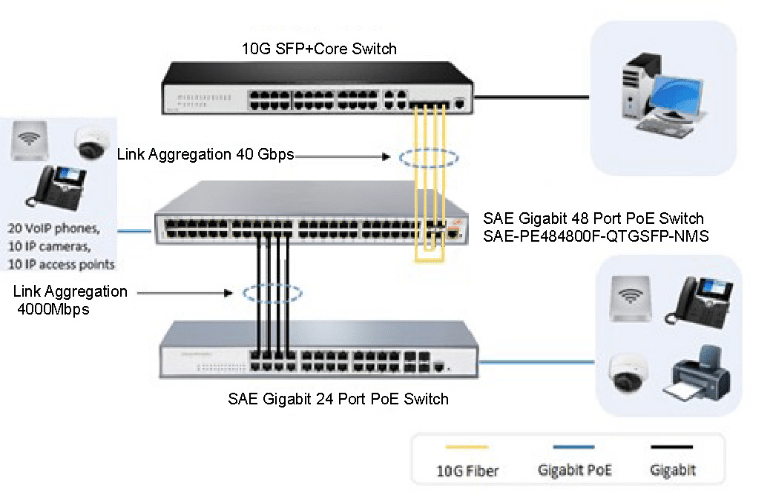

شکل3. نمایش کاربرد پورتهای RJ45, SFP+ به عنوان لینک فراسو در اتصال به سوییچ مرکزی
درگاه کومبو(Combo) بر روی سوئیچ Gigabit PoE
با وجود اینکه تولیدکنندگان اغلب از برچسب کومبو بر روی درگاههای سوئیچ PoE گیگابیت بهمنظور متمایزسازی استفاده میکنند، بیشتر مردم عملکرد آن را نمیدانند. برای مثال، سوییچ PoE 24 پورت SAE-PE242400F-QGSFP-NMSرا در نظر بگیرید. دو درگاه کومبو به صورت معکوس بر روی این سوییچ قرار گرفتهاند. درگاه کومبو، RJ45 و SFP را در یک رابط کاربری ترکیب میکند، بنابراین هم از اتصالات SFP نوری و هم مسی پشتیبانی میکند. با این وجود، نمیتوان به صورت همزمان از این دو درگاه فیزیکی بر روی سوئیچ شبکهی PoE استفاده کرد. این به این معنا است که زمانی که درگاه SFP کومبو را بر روی سوئیچ PoE گیگابایت فعال میکنید، بهصورت همزمان درگاه مسی مقابل را از کار میاندازید.
شکل4. نمایش پورت های combo بر روی سوییچ Gigabit PoE
نتیجهگیری
بهطور خلاصه میتوان گفت، درگاههای مختلف روی سوئیچ PoE گیگابیت، کاربردهای مختلف دارند، که انعطافپذیری سوئیچینگ را برای سیمبندیهای مختلف شبکه افزایش میدهند. درگاه RJ45 بر روی سوئیچ PoE برای اتصال مسی به دستگاههای PD متداول است. درگاه SFP بر روی سوئیچهای PoE گیگابیت، به دلیل انطباقپذیری با ماژول SFP فیبر و همچنین ماژول RJ45 SFP، امکان انتخاب سیمبندی فیبری یا مسی را فراهم میکند. درگاه SFP+ 10Gبر روی سوییچ PoE 48 پورت، به عنوان اتصال به لایهی بالاتر شبکه عمل میکند. درگاه کومبو، رابطهای کاربری RJ45 و SFP را در یک سوئیچ PoE گیگابایت ترکیب میکند. بنابراین این درگاه به گسترش انعطافپذیری دسترسی فیزیکی در شبکه کمک میکند. شرکت هوشمند ساختار اسپادانا مفتخر به ساخت و تولید انواع سوییچهای PoE 4پورت، 8 پورت، 16 پورت و 24 پورت و 48 پورت میباشد. برخی از این سوییچها بدون پورتهای فیبرنوری بوده مانند (SAE-PE24240F-2GC) و برخی دیگر همراه با پورتهای فیبرنوری میباشند مانند SAE-PE24240-FDG-NMS. محصولات شرکت هوشمند ساختار اسپادانا با برند SAE در راستای خدمات گسترده دارای کیفیت قابل ملاحظه ای می باشد که سازمانها و کارخانجات بزرگ به راحتی می توانند از آن استفاده کرده و در سیستم های ارتباطی خود به کار بگیرند.
