ماژول ارتباطی فیبر نوری

ماژول ارتباطی فیبر نوری

امروزه تجهیزات زیادی به عنوان ماژول SFP یا Transceiver وجود دارند که  سیگنال را تقویت می‌ کنند.این تجهیزات برای ارسال و دریافت سیگنال مورد استفاده قرار می گیرند.

معروف ترین ماژول هایی که امروزه در شبکه‌ های فیبر نوری به عنوان Transceiver مورد استفاده قرار می گیرد ماژول های XFP و SFP هستند. با استفاده از این ماژول ‌ها کیفیت ارتباطات ارتقا پیدا می ‌کندو همچنین با استفاده از این ماژول ها می توان داده ها را با سرعت بالا و کیفیت عالی انتقال داد. علاوه بر این استفاده از این ماژول ها مقرون به صرفه نیز می‌ باشد.

SFP Transceiver ها امروزه بیشترین کاربرد را در شبکه های زیرساخت و انتقال داده دارند، این ماژول ها می توانند در لینک‌ های دستگاه هایی مثل روتر و سوییچ در شبکه ها مورد استفاده قرار گیرند.

ماژول فیبرنوری یا )SFP (Small form factor plaggable به معنای فرم کوچک از عامل سرعت قابل حمل می باشد. این ماژول یک رابط سخت افزاری است که به صورت plug and play کار می ‌کنند و می توانند تا سرعت  Gbit/s100 را در شبکه و اترنت ساپورت کنند.

ماژول هایSFP به صورت plug and play عمل می‌ کنند یعنی به محض جاگذاری در درگاه تعبیه شده کار می‌کند و فرستنده-گیرنده ی یک مدیا کانورتر را از طریق کابل فیبرنوری یا کابل مسی به یکدیگر متصل می‌کند.ماژول فیبرنوری،کاربرد گسترده‌ای دارد که جهت تبدیل سیگنال دیجیتال به سیگنال های نوری استفاده می ‌شود.



برای انتخاب نوع SFP ماژول در تجهیزات باید به ویژگی های زیر و کاربرد آن‌ها توجه کرد:

• نوع ارتباط فیبر نوری
• پهنای باند
• نوع اتصال فیبر نوری

طبقه بندی فیبرهای نوری براساس نوع ارتباط به صورت ذیل می باشند:

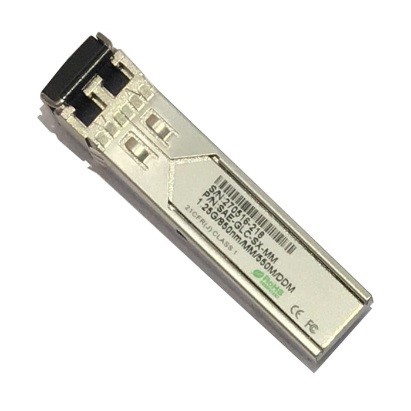

1- ماژول فیبرهای نوری Multimode: قطرهسته در این نوع فیبرها برابر50 میکرومتر است و مناسب انتقال داده ها در فواصل کوتاه می باشد ولی از ظرفیت بالایی برخوردار هستند و استفاده از آن ها بیشتر در شبکه های داخلی رایج است.

ماژول های فیبر مولتی مود شرکت هوشمند ساختار اسپادانا در مدل های مختلف می توانند جهت انتقال داده‌ها تا فاصله 2 کیلومتری مورد استفاده قرار گیرند

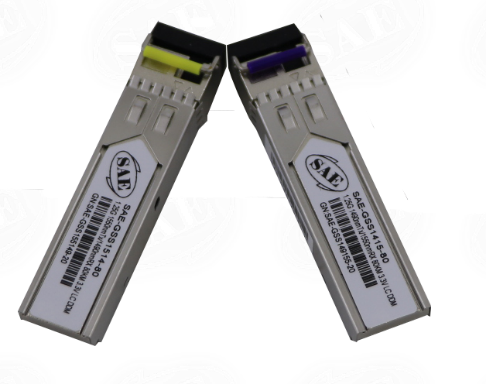

2-فیبرهای نوریe Single Mod: قطرهسته در این نوع فیبرها برابر5 میکرومتر است و جهت انتقال داده‌ ها در فواصل طولانی مورد استفاده قرار می‌ گیرند. از فیبرهای Single Mode بیشتر در تجهیزات زیرساخت مخابراتی استفاده می‌شود.

ماژول های فیبرهای سینگل مود شرکت هوشمند ساختار اسپادانا در مدل های مختلف، قابلیت انتقال داده ها تا فاصله 160 کیلومتری را دارا می ‌باشند.

پهنای باند

سرعت ارتباطات در فیبرهای نوری بسیار حائز اهمیت است. در ارتباطات کابل مسی، کامپیوتر‌ها قبل از نیاز به ارسال اطلاعات ابتدا از لحاظ سرعت ارتباطات با یکدیگر بررسی می شوند و سپس شروع به ارسال اطلاعات در شبکه را انجام می دهند.

به عنوان مثال یک ارتباط 10/100/1000 به این معنی است که هر ارتباطی از این بازه را می تواند پشتیبانی کند. یعنی اگر در یک ارتباط 1000Mbit/s باشد و طرف ارتباط دیگر 100Mbit/s باشد. این ارتباط به صورت خودکار به 100Mbit/s تنظیم می‌گردد. ولی در ارتباطات فیبر نوری باید هر دو سمت یک سرعت ارتباطی را پشتیبانی کنند. در حال حاضر  SFPهای شرکت هوشمند ساختار اسپادانا دارای نرخ انتقال Gbps 1.25 و 10.52 Gbps می باشند که بیشترین استفاده را در ارتباطات فیبر نوری را دارد.

نوع اتصال فیبر نوری

 معمولا در اتصالات مسی اترنت کابل ها با استفاده از کانکتور آشنای RJ45 متصل می شود ولی در اتصالات فیبر نوری از کانکتورهای SC،ST  و LC استفاده می شوند و SFP ماژول ها می توانند در لینک های دستگاه هایی مثل روتر و سویچ در شبکه ها مورد استفاده قرار گیرند.

ماژول SFP شرکت هوشمند ساختار از data input/output interfaces with LVPECL پشتیبانی می‌کند و در مقابل ESD حفاظت شده می باشند.

کانکتورهای فیبر نوری شرکت هوشمند ساختار اسپادانا منعطف جهت اتصال پایدار فیبر نوری به سایر تجهیزات بوده و تفاوت انواع آن در ابعاد و تکنیک کوپلینگ مکانیکی می‌باشد.

کانکتورها از 5 بخش حلقه، بدنه، کابل، پایه کاهش تنش و غلاف تشکیل شده است.

کانکتورها بر اساس تعداد اتصالات به سه دسته Simplex –duplex – Multiple می باشد.

تفاوت اساسی این کانکتورها با سایر کانکتورها در وجود اسیلوهای فیبرنوری به جای جک و پلاگین می‌باشد.

پچ کوردهای فیبر نوری شرکت هوشمند ساختار اسپادانا دارای یک الیاف شیشه ای هستند و قادر به ارسال داده ها با سرعت بسیار بالا می باشند که بر حسب نوع سوکت انتهای آن به دسته های FC ،SC ،LC و … تقسیم می شود.

FC: در فیبرهای تک حالته و چندحالته و سرعت بالا کاربرد دارند و به دلیل داشتن بدنه مستحکم در محیط های با ارتعاش بالا نیز استفاده می شود. میزان افت ورودی آن 0.3 دسی بل است.

SC: نام این سیستم ها کانکتور "Set and Click" و "Stab and Click" می باشد و در انواع سینکل مود و مالتی مود کاربرد دارند. میزان افت ورودی آن 0.25 دسی بل است و در شبکه تلویزیونی کابلی و شبکه های تلفن همراه مورد استفاده قرار می گیرد.

LC: این نوع کانکتور در برنامه ‌های سینگل مود کاربرد دارند و برای مناطق با تراکم و ظرفیت بالا و برای شبکه‌ های محلی مناسب است. میزان افت ورودی آن 0.1 دسی بل می‌ باشد.

ST: نام این نوع کانکتور "Set and Twist"، "Stab and Twist" و یا "Single Twist"می باشد و  برای ارتباط داده مولتی مود کاربرد دارد. از این کانکتور در پروژه هایی با فواصل طولانی و کوتاه مانند محیط شبکه شرکت های بزرگ و برنامه های نظامی و همچنین صنعتی استفاده می شود. میزان افت ورودی آن 0.25 دسی بل می ‌باشد.

شرکت هوشمند ساختار اسپادانا انواع Single Mode و Multi Mode ماژول های SFP را با سرعت و پهنای باند متفاوت ارائه می‌ کند که قابلیت پشتیبانی از دیتا  در فواصل 550 متر،1.5 ، 20 ،80 ،160 کیلومتر متناسب با نیاز کاربران را داراست.

ماژول های فیبرنوری شرکت هوشمند ساختار اسپادانا  تاثیر خوبی بر روی تقویت سیگنال ها دارند و از جنس فیبر نوری هستند و با به کارگیری آنها می توان اطلاعات را با سرعت بسیار زیادی انتقال داد. از طرف دیگر استفاده از ماژول های SFP بسیار به صرفه است. در مقیاس کلان استفاده از این ماژول ها هزینه های ارتباطی را در دراز مدت کاهش خواهد داد.
